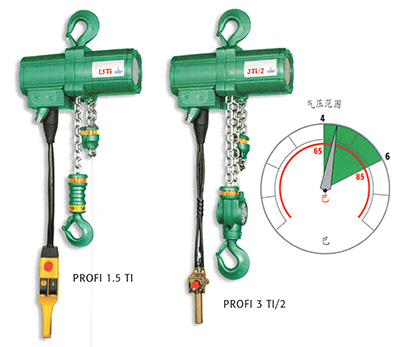

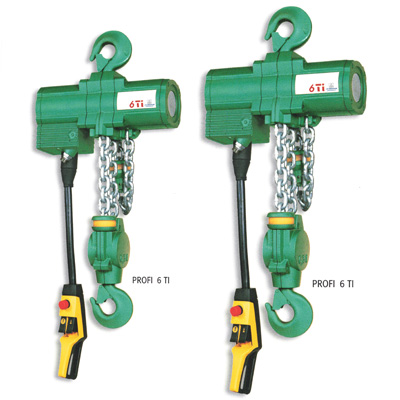

快速鏈式氣動葫蘆
啟江牌快速鏈式氣動葫蘆系本公司集中了美、德、日氣動葫蘆的優點于一身，同時結合我國的具體情況研制開發的國家專利產品，是填補國內空白項目。該產品體積小、功率大、故障率低、安全可靠。它無火花、不燒機，并有過載 自我保護等電動葫蘆無法比擬的特點，是目前國際上極為理想的防爆起重設備，適用于污染、腐蝕、有毒、易燃、易爆等各種工作環境，發達國家已廣泛應用于機械制造、礦山、冶金、華工、紡織、醫藥業等生產線上。
一、結構及工作原理：

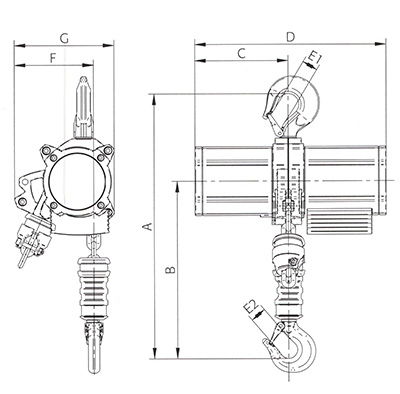

結構：①風動馬達 ②動力閥 ③減速器 ④制動器 ⑤中心架 ⑥鏈條 ⑦上、下吊鉤結合 ⑧操縱閥 ⑨限位裝置
原理：起動操縱閥后，動力閥打開制動器，并驅動馬達旋轉，減速器運轉驅動中 心架結合工作實現起落。當鏈條達到上下極限位置時均能自動限位。
| 型號 | TS02 | TS03 | TS04 | TS05 | TS06 | TS07 | TS08 | TS09 | TS11 |
| 起重噸位 | 0.125 | 0.25 | 0.5 | 1 | 2 | 3.2 | 5 | 10 | 20 |
| 載荷升速 | 11 | 9 | 7 | 5 | 4 | 3 | 1.2 | 1.0 | 1.0 |
| 載荷降速 | 12 | 10 | 8 | 6 | 4 | 3 | 1.2 | 1.0 | 1.0 |
| 鏈條行數 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 4 |
| 馬達功率 | 0.9 | 1.2 | 2.2 | 2.2 | 3.2 | 5.5 | 9 | 12 | 18 |
| 耗風量 | 1 | 1.22 | 1.86 | 1.86 | 2.56 | 3.6 | 5.2 | 7.80 | 13.5 |
| 工作風壓 | ≥0.55 | ||||||||
| 工作制度 | 100% | ||||||||
| 整機重量 | 20 | 24 | 26 | 26 | 32 | 38 | 46 | 50 | 97 |
| 葫蘆風源 | 內徑φ16、φ14、φ12、φ18、φ22 | ||||||||
| 小車風源 | 內徑φ6mm、φ13 | ||||||||
| 操縱風源 | 內徑φ6mm、φ4mm | ||||||||
1、供風管道上必須加裝空氣濾清器及水分離器。本機接管前方加裝油霧器 (流量8?10/分、機油為64#)。
2、滿載荷工作，凈工作1200小時后，檢修一次，清洗潤滑。凈工作2000 小時后，再次檢修并更換易損件。
3、非滿載荷工作，凈工作1600小時后，檢修一次，清洗潤滑，凈工作3000小時后，再次檢修并更換易損件。.
4、備用和更換下來的鏈條應長期在機油桶中存放，以備再用。
5、鏈環長度方向因疲勞而延伸2.2%時，不能再用，各部直徑若減小5.5%時不能繼續使用。
6、本機長期存放后使用時，應對操縱閥、動力閥進行試風潤滑，并不帶載 荷運轉3分鐘后方可使用。
2、滿載荷工作，凈工作1200小時后，檢修一次，清洗潤滑。凈工作2000 小時后，再次檢修并更換易損件。
3、非滿載荷工作，凈工作1600小時后，檢修一次，清洗潤滑，凈工作3000小時后，再次檢修并更換易損件。.
4、備用和更換下來的鏈條應長期在機油桶中存放，以備再用。
5、鏈環長度方向因疲勞而延伸2.2%時，不能再用，各部直徑若減小5.5%時不能繼續使用。
6、本機長期存放后使用時，應對操縱閥、動力閥進行試風潤滑，并不帶載 荷運轉3分鐘后方可使用。
四、故障原因及解決措施：
| 現象 | 故障 | 原因 | 解決措施 |
|
載 荷 量 明 顯 下 降 |
馬達功率降低 |
①葉片嚴重受損。 ②轉子片槽形過大吐片不快。 ③左右側蓋內 表面嚴重受損。 ④定子內表軸向不平。 ⑤風壓不足。 ⑥壓力風不潔凈。 ⑦潤滑不好。 |
①更換葉片。 ②更換轉子。 ③修整側蓋或更換。 ④修理定子或更換。 ⑤調足風壓。 ⑥檢驗壓力風提高潔凈度。 ⑦及時注油。 |
| 速度器內部運轉發生干涉 |
①齒輪磨損嚴重。 ②滾針軸承破損。 ③星軸嚴重磨損。 ④潤滑不好。 |
①更換齒輪。 ②更換軸承。 ③更換星軸。 ④及時注油。 |
|
| 卡鏈現象 |
①鏈輪嚴重磨損。 ②鏈條剛性變形。 |
①更換鏈輪。 ②更換鏈條。 |
